Linea di produzione di tubi in PE ad alta velocità da 20-110 mm

Linea di produzione di tubi in PE ad alta velocità Yongte da 20-110 mm nel produttore di stock di fabbrica bassoprezzo

Descrizione della linea di produzione di tubi in PE ad alta velocità da 20-110 mm

La linea di produzione di tubi in PE ad alta velocità Yonte 20-110MM è un'attrezzatura professionale con prestazioni eccellenti. La linea di produzione è appositamente progettata per la produzione di tubi in PE con dimensioni di φ20-φ110 mm, coprendo una varietà di requisiti dimensionali diversi, offrendo una ricca scelta per vari tipi di progetti.

I suoi prodotti sono ampiamente utilizzati in molti campi importanti. In termini di tubi di approvvigionamento idrico dei residenti urbani, i tubi in PE presentano i vantaggi di resistenza alla corrosione, resistenza all'usura e resistenza alle incrostazioni, che possono garantire la sicurezza e la stabilità dell'uso dell'acqua da parte dei residenti. Che si tratti di grattacieli o di case ordinarie, possono fornire in modo affidabile acqua pulita. Nel campo dei tubi per l'irrigazione dei terreni agricoli, anche i tubi in PE si comportano bene. Può adattarsi a diversi ambienti del suolo e condizioni climatiche, forti prestazioni anti-invecchiamento, lunga durata. Può trasportare in modo efficiente l’acqua in tutti gli angoli dei terreni agricoli, fornire acqua sufficiente per la crescita dei raccolti, aiutare il raccolto agricolo e contribuire all’edilizia urbana e rurale e allo sviluppo agricolo.

Principio di funzionamento della linea di produzione di tubi in PE ad alta velocità da 20-110 mm

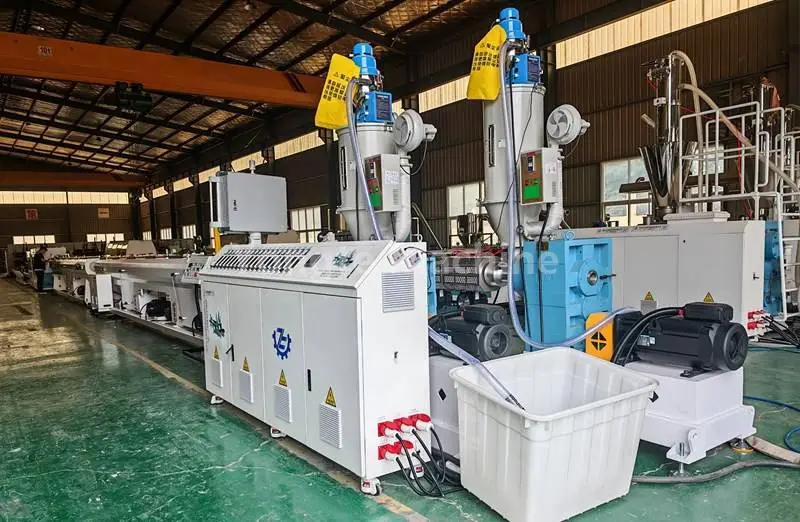

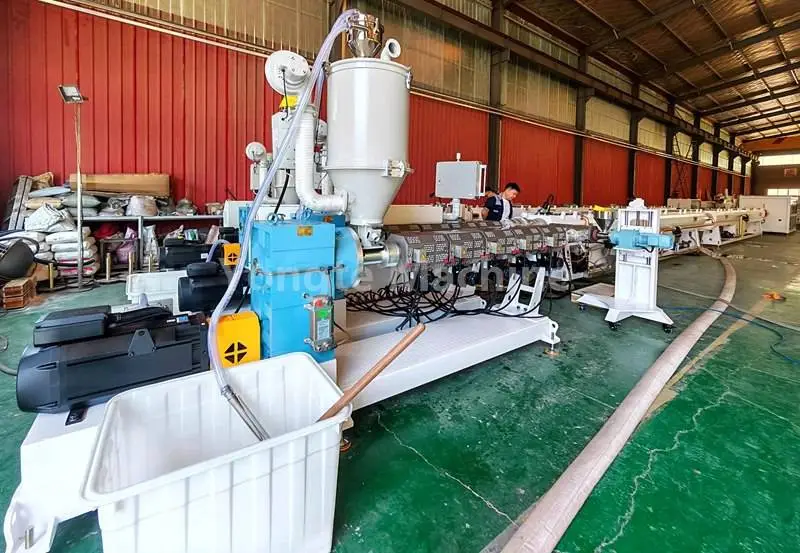

La linea di produzione di tubi in PE comprende principalmente estrusore, stampo per estrusione, scatola di regolazione del vuoto, scatola di raffreddamento a spruzzo, sistema di taglio a trazione e impilatore. Innanzitutto, la materia prima PE viene trasportata all'unità di riscaldamento attraverso l'unità di alimentazione e riscaldata ad uno stato ad alta temperatura per ammorbidirsi. Successivamente, il materiale PE ammorbidito entra nel dispositivo di stampaggio e, dopo l'azione di pressatura dello stampo, viene formata una specifica specifica del tubo. Dopo la formatura, il tubo entrerà nella scatola di dimensionamento del vuoto e la densità e la stabilità della qualità del tubo possono essere effettivamente migliorate controllando il grado di vuoto nella scatola. Successivamente, il tubo entra in un sistema di raffreddamento, dove viene raffreddato per raggiungere la solidificazione. Infine il tubo viene tagliato alla lunghezza desiderata mediante un sistema di taglio a trazione. Alcuni tubi vengono anche arrotolati in fasci mediante avvolgitori per tubi per un facile stoccaggio e trasporto.

parametro tecnico principale

Immagini dettagliate

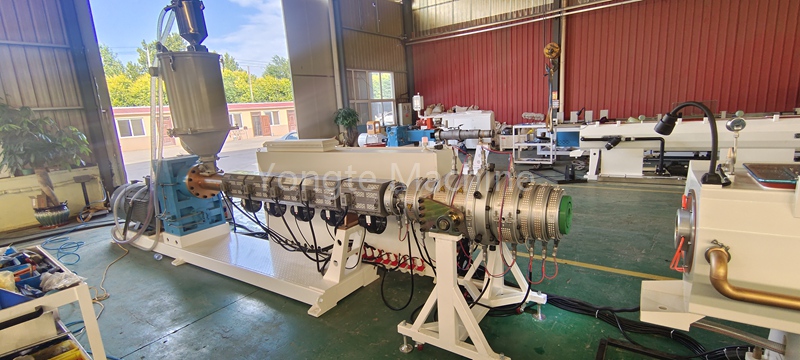

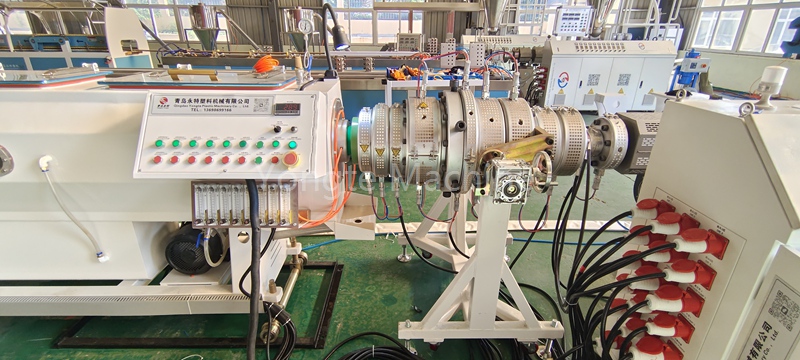

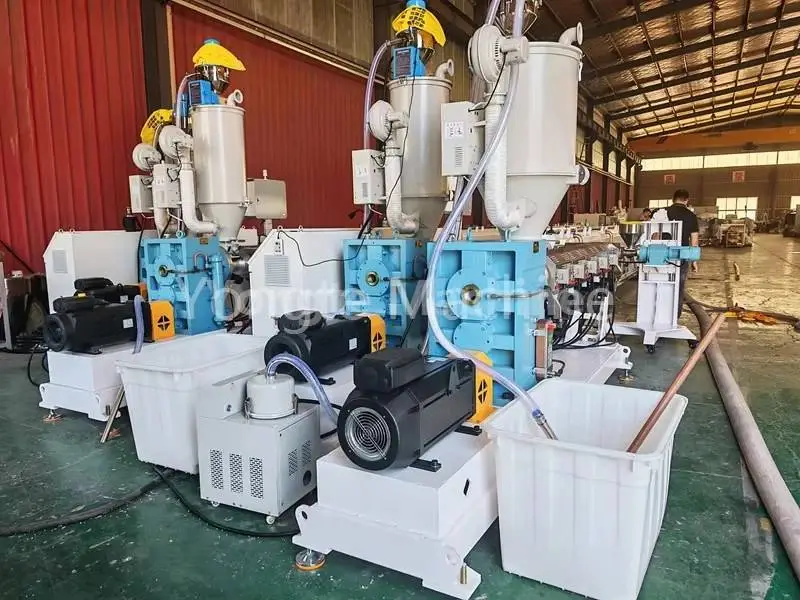

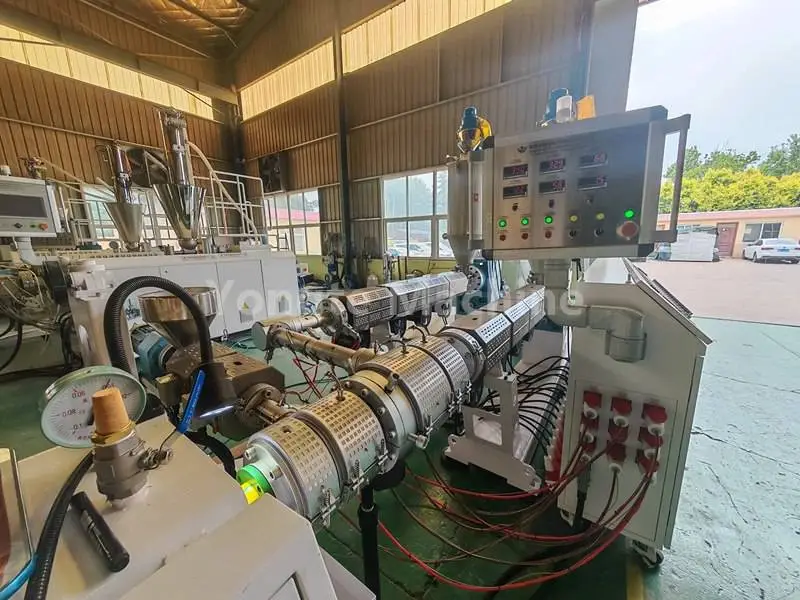

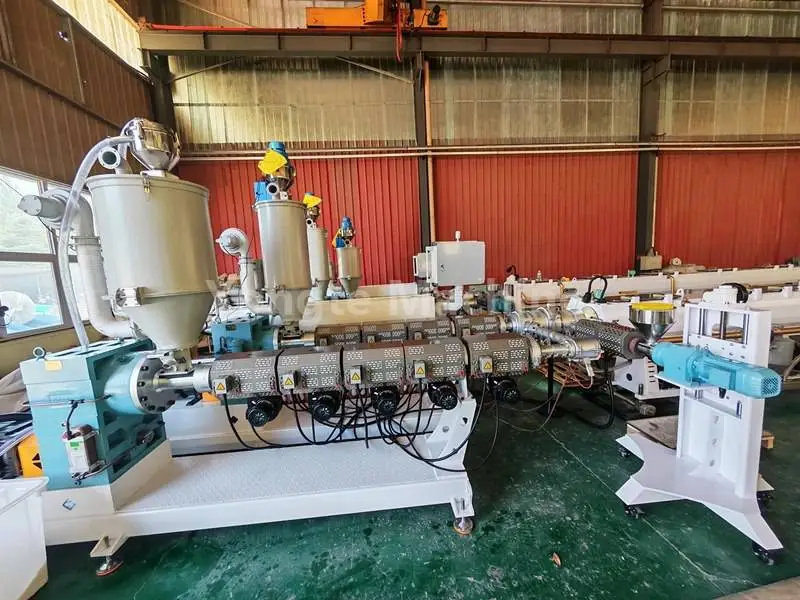

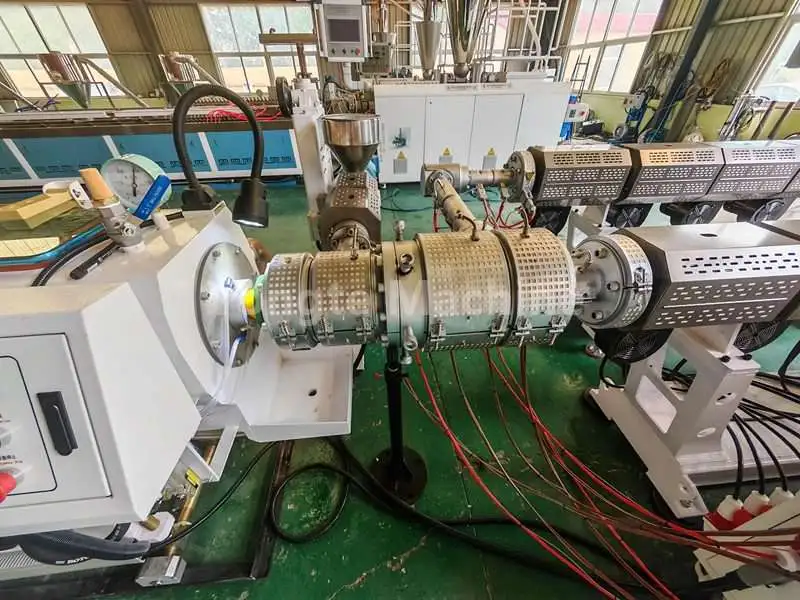

1. L'estrusore ad alta velocità per tubi in PE: la materia prima in PE viene aggiunta alla tramoggia e viene trasportata in avanti attraverso la rotazione della coclea. Nel processo di trasporto, la materia prima viene compressa e riscaldata dalla coclea e passa gradualmente dallo stato solido allo stato fuso. Il materiale fuso viene spinto da una vite nella testa e nello stampo, dove viene formata una forma specifica del tubo.

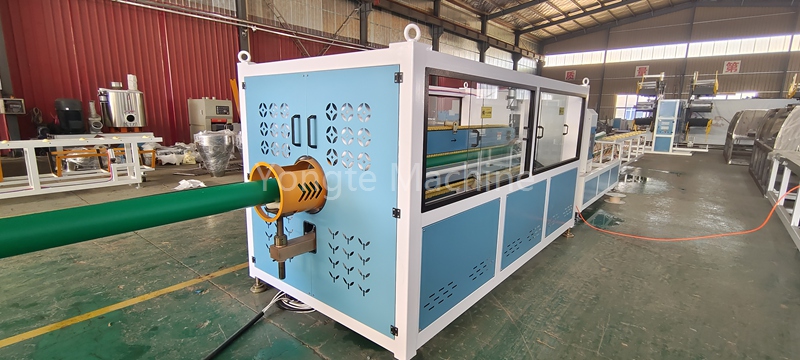

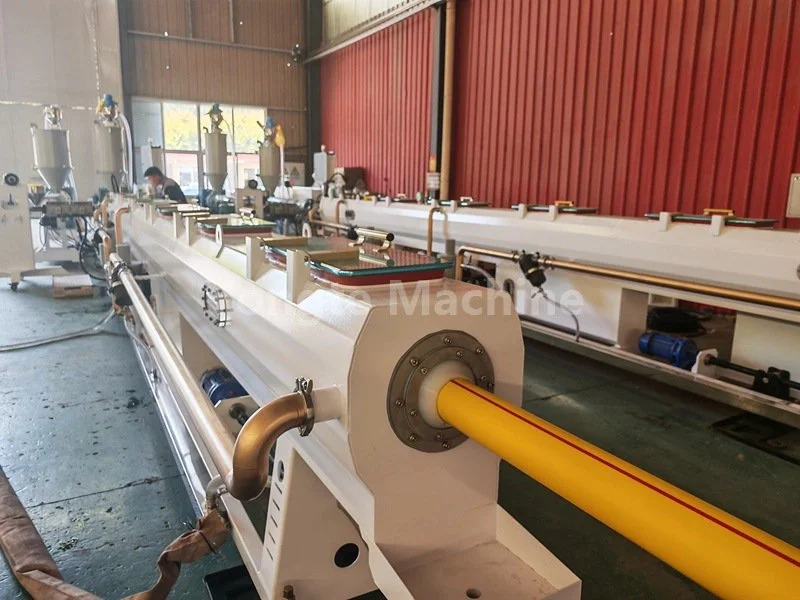

2. Scatola di calibrazione del vuoto: utilizzando il principio dell'aspirazione del vuoto, il tubo in PE estruso dall'estrusore in stato di fusione ad alta temperatura viene fissato alla parete nel manicotto di dimensionamento del vuoto. Applicando un certo grado di vuoto all'esterno del manicotto di dimensionamento, la parete esterna del tubo viene adsorbita sulla parete interna del manicotto di dimensionamento, in modo da determinare il diametro esterno del tubo, e il tubo viene raffreddato e modellato rapidamente.

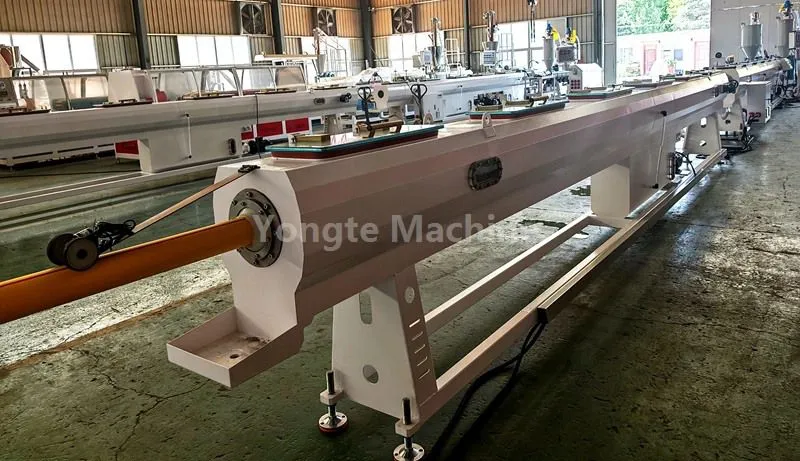

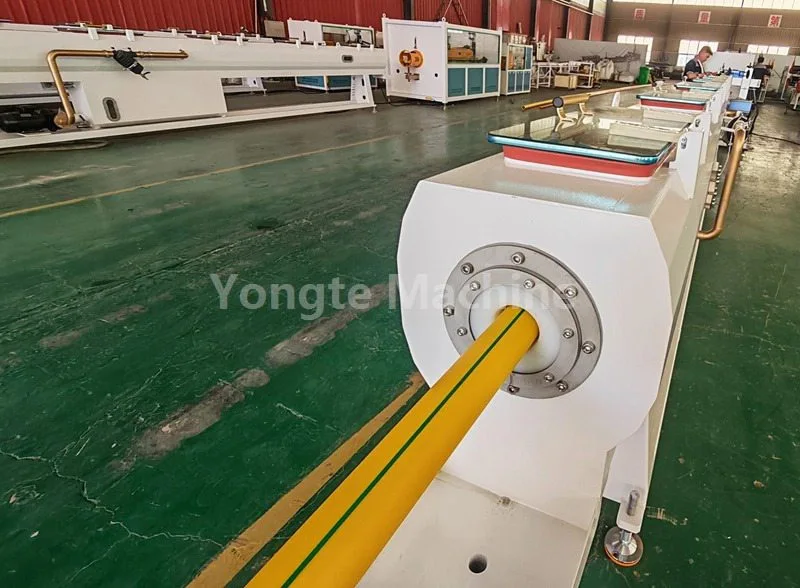

3. Scatola di raffreddamento a spruzzo: nella scatola di raffreddamento, la pompa dell'acqua trasmette l'acqua di raffreddamento alla testina di nebulizzazione attraverso la tubazione di alimentazione dell'acqua e la testina di nebulizzazione spruzza acqua sulla superficie del tubo per raffreddare rapidamente il tubo. Nel processo di contatto con il tubo, l'acqua di raffreddamento assorbe il calore del tubo, in modo da ottenere il raffreddamento del tubo. Allo stesso tempo, il dispositivo di guida garantisce il regolare funzionamento del tubo nella scatola di raffreddamento, evitando collisioni o attriti tra il tubo e la scatola.

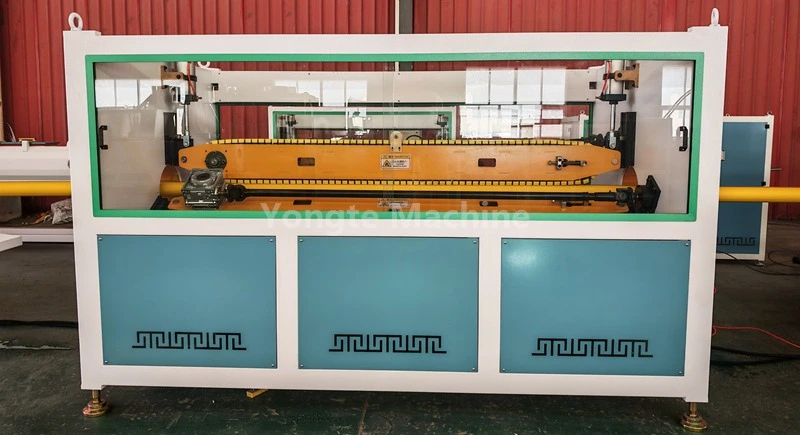

4. Macchina di trazione: la ruota di trazione della macchina di trazione ruota sotto l'azionamento del motore e tira il tubo in avanti per attrito. Il dispositivo di compattazione compatta il tubo sulla ruota di trazione per aumentare l'attrito e migliorare l'effetto di trazione. Il dispositivo di guida guida il tubo agevolmente dentro e fuori dal trattore, garantendo che il tubo rimanga stabile durante il processo di trazione. In base ai requisiti del processo di produzione, il sistema di controllo controlla la velocità operativa, la forza di trazione e la forza di compressione del trattore per garantire la qualità della produzione e l'efficienza produttiva del tubo.

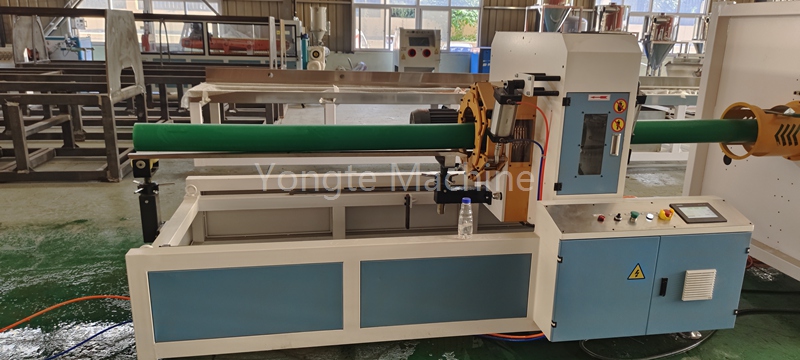

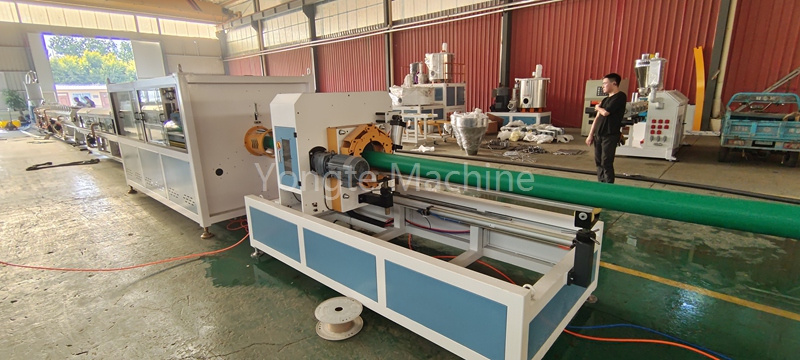

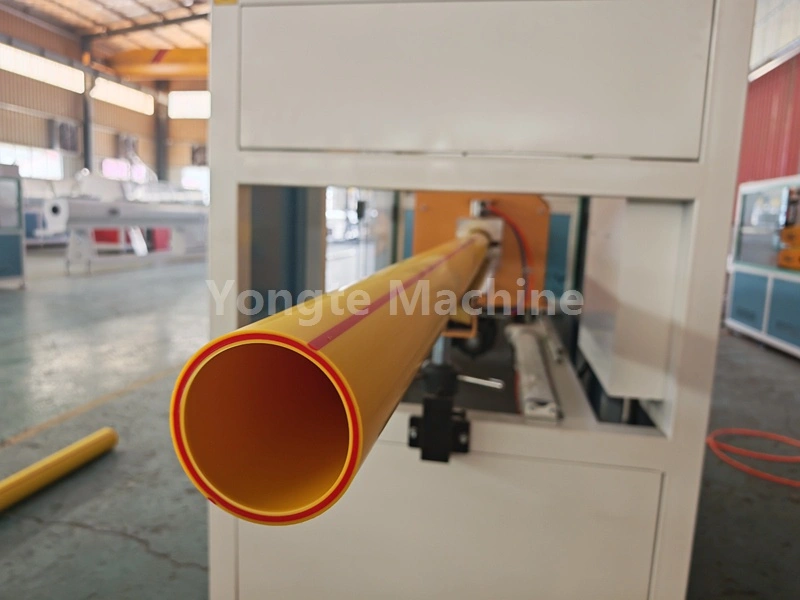

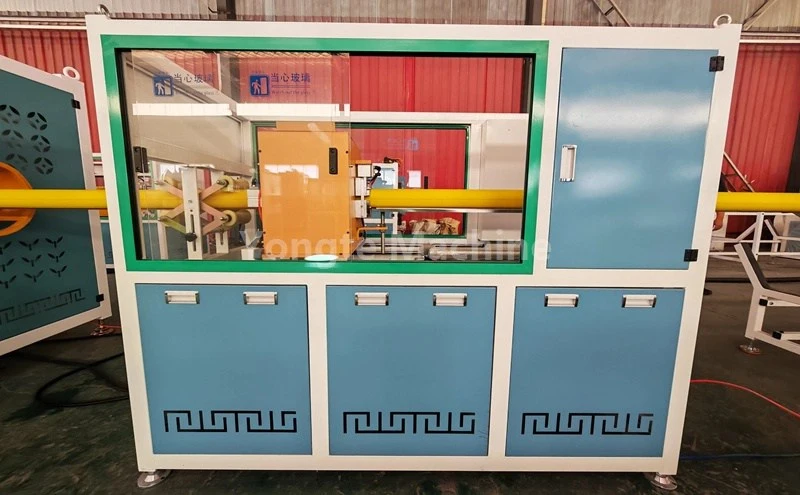

5. Macchina da taglio: quando il tubo in PE raggiunge la lunghezza di taglio predeterminata, il sistema di controllo invia un segnale per avviare il dispositivo di bloccaggio per fissare il tubo. Quindi, l'azionamento di taglio fa ruotare o spostare l'utensile da taglio per tagliare il tubo.

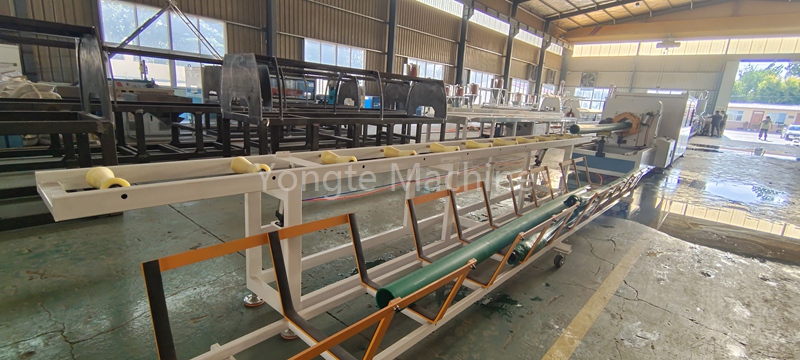

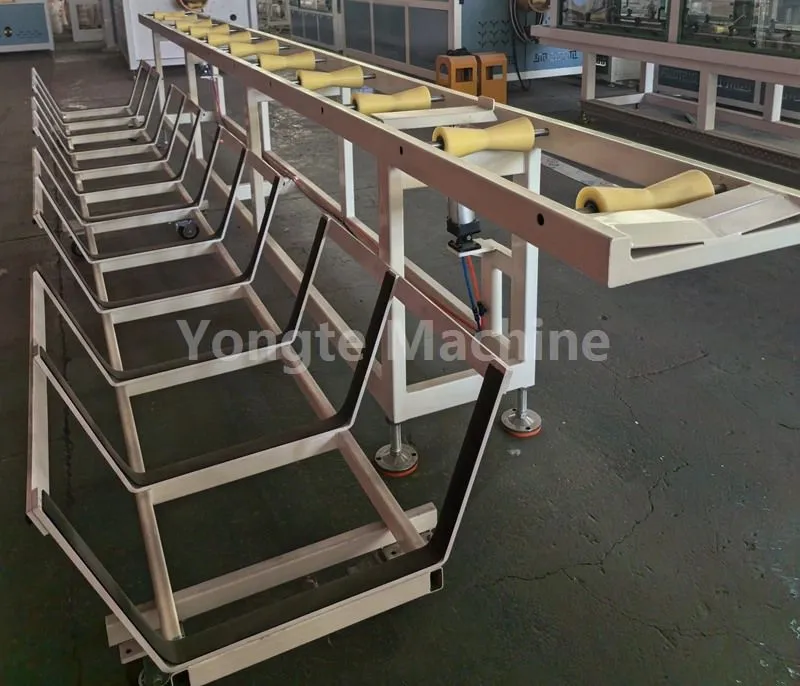

6. L'impilatore del prodotto: il tubo in PE dopo il taglio viene trasportato nella posizione di impilamento attraverso il dispositivo di trasporto. Secondo le istruzioni del sistema di controllo, il meccanismo di impilamento afferrerà e sposterà il tubo nella posizione di impilamento designata e lo impilerà secondo determinate regole.

7. Avvolgitore: l'azionamento dell'avvolgitore fa ruotare il rullo avvolgitore e avvolge il tubo sul rullo avvolgitore. Nel processo di avvolgimento, il sistema di controllo della tensione monitora la tensione del tubo in tempo reale e regola la forza frenante del freno in base al valore di tensione impostato per mantenere stabile la tensione del tubo. Quando il tubo sul rullo di avvolgimento raggiunge una certa lunghezza o peso, la macchina avvolgitrice smette di funzionare e il tubo di avvolgimento viene rimosso manualmente o automaticamente, quindi viene eseguito il ciclo di avvolgimento successivo.

Vantaggi della linea di produzione di tubi in PE ad alta velocità Yongte da 20-110 mm

1. Produzione efficiente:

Estrusione ad alta velocità: può estrudere più tubi per unità di tempo, migliorare l'efficienza produttiva e soddisfare la grande domanda del mercato di tubi in PE.

Progettazione del processo ottimizzata: rendere l'intero processo di produzione più fluido, ridurre le pause e i tempi di attesa nella produzione e migliorare ulteriormente la velocità di produzione.

2. Uscita del tubo di alta qualità:

Controllo accurato delle dimensioni: ad esempio, attraverso la progettazione avanzata dello stampo e un controllo accurato dell'estrusione, per garantire che il diametro esterno e lo spessore della parete del tubo siano estremamente accurati e che la deviazione dimensionale sia piccola, il che favorisce l'installazione e il collegamento del tubo, riducendo la difficoltà e i costi di costruzione.

Buona stabilità delle prestazioni: il tubo in PE prodotto ha proprietà fisiche (come resistenza, tenacità, ecc.) e proprietà chimiche (come resistenza alla corrosione, ecc.) stabili per garantire che il tubo possa essere utilizzato in modo affidabile in diversi ambienti e scenari applicativi.

3. Risparmio energetico:

Estrusore efficiente: può utilizzare un design avanzato della vite e un motore a risparmio energetico, ecc., per garantire allo stesso tempo l'effetto di estrusione, ridurre il consumo di energia, ridurre i costi di produzione e operativi.

Sistemi di riscaldamento e raffreddamento ottimizzati: rendono più efficiente l’uso dell’energia ed evitano inutili sprechi energetici, come elementi riscaldanti efficienti e strategie intelligenti di controllo del raffreddamento.

4. Adattarsi a una varietà di specifiche:

Può produrre una varietà di tubi in PE nell'intervallo 20-110 mm, in grado di soddisfare le esigenze di diversi clienti e progetti per diversi diametri di tubo, aumentando la flessibilità della linea di produzione e l'adattabilità del mercato.

5. Qualità e stabilità affidabili dell'attrezzatura:

Selezione di componenti di alta qualità: come l'uso di acciaio di alta qualità, componenti elettrici, ecc., per garantire la durata e l'affidabilità dell'attrezzatura, ridurre il numero di guasti e manutenzione dell'attrezzatura, ridurre l'interruzione della produzione e le perdite causate da guasti dell'attrezzatura.

Prestazioni operative stabili: nel processo di produzione continua a lungo termine, può mantenere uno stato operativo stabile per garantire la continuità della produzione e la stabilità della qualità del prodotto.

Applicazione del prodotto

Il tubo in PE è ampiamente utilizzato. Nel campo dell'approvvigionamento idrico, viene utilizzato per l'approvvigionamento idrico urbano e per progetti di acqua potabile rurale per trasportare in sicurezza l'acqua potabile. In termini di drenaggio, serve la rete fognaria comunale e lo scarico delle acque reflue industriali, prevenendo perdite e inquinamento. Nella trasmissione del gas, è la prima scelta per i gasdotti urbani e le stazioni di rifornimento per garantire la sicurezza. Irrigazione agricola, per soddisfare le esigenze di irrigazione di terreni agricoli e frutteti. Inoltre, può essere utilizzato anche per il trasporto di materiali nelle miniere e come manicotto di protezione dei cavi di comunicazione, svolgendo un ruolo importante in vari campi con prestazioni eccellenti.
